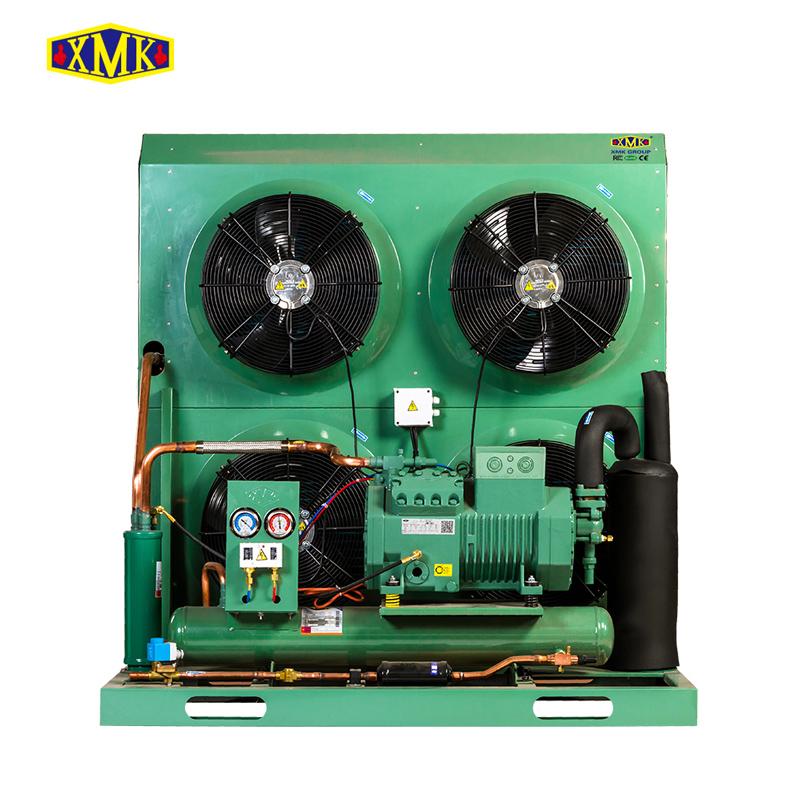

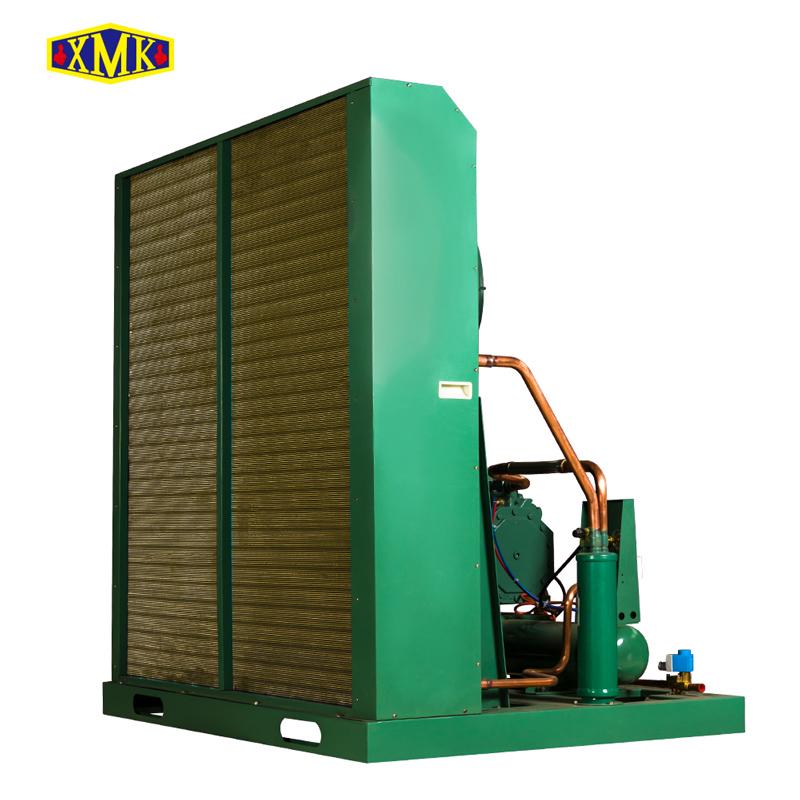

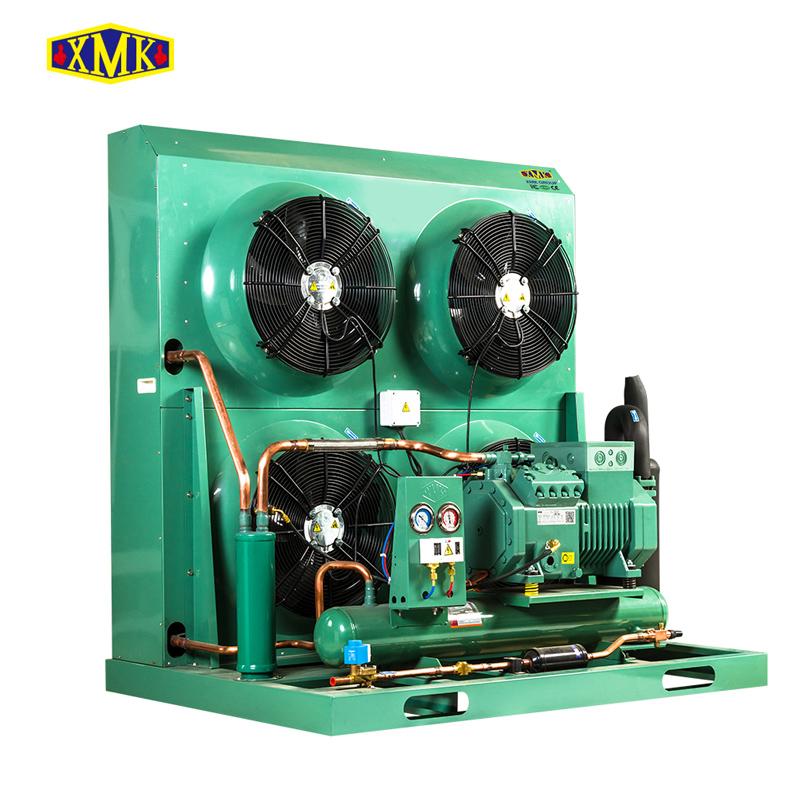

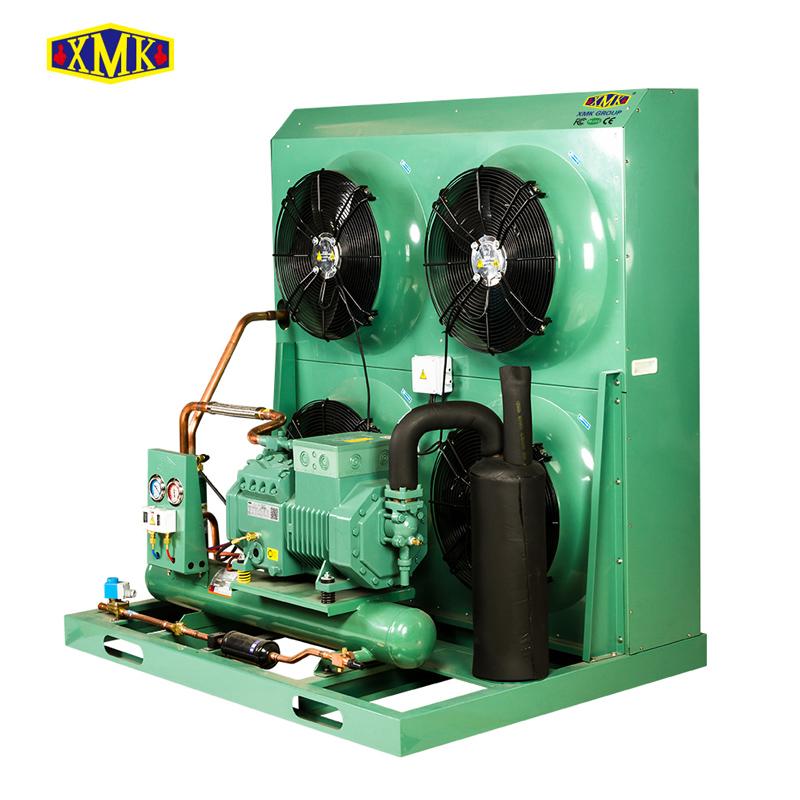

以比泽尔压缩机为主机，功率从2HP—50HP，半封闭风冷冷凝机组广泛应用于保鲜及冷藏等制冷设备中。
货号:
比泽尔半封闭压缩机敞开式风冷机组（高温机型）订购 (最小量):
1付款:
出厂价原产地:
中国颜色:
绿色（比泽尔色）发货港口:
广州发货周期：
15-35天半封闭风冷冷凝机组产品具有如下特点：
1、主机选用比泽尔封闭压缩机，高风圈型风冷冷凝器设计。高温：2-35HP；中温：2-40HP；低温：2-44HP；双级速冻：5-30HP 质量好、运行可靠
2、半封闭风冷冷凝机组采用铜管亲水铝片式的冷凝器或高效管壳式冷凝器，换热效率高，使用寿命长；
3、采用外转子冷凝风机，噪音小，效率高，外形美观；
4、选用国产或进口优质制冷配件，配置齐全，机组运行可靠性好；
5、半封闭风冷冷凝机组配有防水端子接线盒，所有的控制元件接线均接入接线盒，方便用户接线；
6、风冷冷凝器与压缩机及各种配件安装在一个整体的机架上，结构紧凑、操作检修方便；
7、采用整体拉伸的高风圈型的冷凝器，采用外转子风机，噪音小、效率高；
8、产品系列全，具有高温、中温、低温及双级速冻等工况设计，可满足各种温度的制冷设备使用；
9、可满足R22、R404A、R507A、R448A、R449A等制冷剂使用
10、产品系列全，适用库温范围广，可广泛配套于保鲜、冷藏、制冰、冷冻水等制冷设备中使用。
主要技术参数Technical Data
高温型机组Hightemp.units
制冷剂 Refrigerant R404A/R507A
机组型号Model | HCU- | ||||||||
02HYB | 03HYB | 03HYB | 04HYB | 05HYB | 06HYB | 07HYB | |||
电源Power Supply | 3P/380V/50HZ | ||||||||
适用温度Apply Temp. | 5℃~15℃ | ||||||||
压缩机 Comp. | 型号Model | 2GES-2Y | 2FES-3Y | 2DES-3Y | 2CES-4Y | 4FES-5Y | 4EES-6Y | 4DES-7Y | |
最大电流Max.I（A） | 5.0 | 6.1 | 8.6 | 10.0 | 10.8 | 13.6 | 16.5 | ||
风机 Fan | 电压Voltage（V） | 3P/380V/50HZ | |||||||
电流Current（A） | 0.52 | 0.52 | 1.04 | 1.04 | 1.04 | 2.1 | 2.1 | ||
功率Power（W） | 240 | 240 | 240×2 | 240×2 | 240×2 | 240×4 | 240×4 | ||
转速Rev.（r/min） | 1330 | 1330 | 1330 | 1330 | 1330 | 1330 | 1330 | ||
冷量/功率 Capacity/ Power（KW） | 蒸发 Evap. | 5℃ | 5.8/2.3 | 5.7/2.7 | 11.0/3.9 | 13.5/4.8 | 14.7/5.0 | 18.6/6.4 | 22.6/7.6 |
0℃ | 5.0/2.1 | 6.2/2.5 | 9.6/3.5 | 11.8/4.3 | 12.9/4.6 | 16.2/5.9 | 19.6/7.0 | ||
-5℃ | 4.3/1.9 | 5.2/2.3 | 8.1/3.2 | 10.0/4.0 | 10.9/4.3 | 13.7/5.4 | 16.5/6.5 | ||
吸气接口Suction Line（mm） | φ16 | φ16 | φ22 | φ22 | φ22 | φ28 | φ28 | ||
供液接口Liquid Line（mm） | φ9.5 | φ9.5 | φ12 | φ12 | φ12 | φ16 | φ16 | ||
尺寸 Size | A（mm） | 850 | 850 | 1435 | 1435 | 1435 | 1435 | 1435 | |
B（mm） | 800 | 800 | 850 | 850 | 850 | 1000 | 1000 | ||
C（mm） | 830 | 830 | 830 | 830 | 830 | 1430 | 1430 | ||
安装尺寸Install a×b（mm） | 456×760 | 456×760 | 750×810 | 750×810 | 750×810 | 900×950 | 900×950 | ||
外形示意图Dimension Drawing | A | A | B | B | B | C | C | ||
备注：参数标定为环境温度32℃。Calibration of parameters at ambient temperature 32℃.
机组型号Model | HCU- | ||||||||
09HYB | 12HYB | 15HYB | 20HYB | 25HYB | 30HYB | 35HYB | |||
电源Power Supply | 3P/380V/50HZ | ||||||||
适用温度Apply Temp. | 5~15℃ | ||||||||
压缩机 Comp. | 型号Model | 4CES-9Y | 4TES-12Y | 4PES-15Y | 4NES-20Y | 4HE-25Y | 4GE-30Y | 4FE-35Y | |
最大电流Max.I（A） | 20.2 | 25.2 | 28.2 | 33.2 | 44.0 | 51.2 | 62.1 | ||
风机 Fan | 电压Voltage（V） | 3P/380V/50HZ | |||||||
电流Current（A） | 2.1 | 2.1 | 4.4 | 4.4 | 4.4 | 7.0 | 7.0 | ||
功率Power（W） | 240×4 | 240×4 | 548×4 | 548×4 | 548×4 | 937×4 | 937×4 | ||
转速Rev.（r/min） | 1330 | 1330 | 1380 | 1380 | 1380 | 1378 | 1378 | ||
冷量/功率 Capacity/ Power（KW） | 蒸发 Evap. | 5℃ | 27.5/9.5 | 35.0/11.7 | 40.1/13.3 | 47.7/15.8 | 61.9/20.7 | 70.7/23.9 | 83.6/29.7 |
0℃ | 23.8/8.7 | 30.2/10.6 | 34.5/12.1 | 41.0/14.3 | 53.8/18.9 | 61.6/21.8 | 73.3/27.1 | ||
-5℃ | 20.0/8.0 | 25.3/9.7 | 28.8/11.0 | 34.5/13.0 | 45.4/17.2 | 52.0/19.9 | 62.3/24.8 | ||
吸气接口Suction Line（mm） | φ28 | φ35 | φ42 | φ42 | φ54 | φ54 | φ54 | ||
供液接口Liquid Line（mm） | φ16 | φ16 | φ22 | φ22 | φ22 | φ22 | φ22 | ||
尺寸 Size | A（mm） | 1435 | 1435 | 1550 | 1550 | 1550 | 1800 | 1800 | |
B（mm） | 1000 | 1000 | 1150 | 1150 | 1150 | 1300 | 1300 | ||
C（mm） | 1430 | 1430 | 1630 | 1630 | 1630 | 1880 | 1880 | ||
安装尺寸Install a×b（mm） | 900×950 | 900×950 | 900×1100 | 900×1100 | 900×1100 | 920×1250 | 920×1250 | ||
外形图Dimension Drawing | C | C | C | C | C | C | C | ||
备注：参数标定为环境温度32℃。Calibration of parameters at ambient temperature 32℃.
